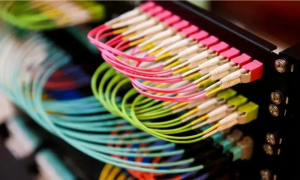

随着互联网的发展,对光纤的需求也是越来越大,传统的网线很多时候已无法满足数据传输需求,光纤应用在弱电工智能化工程中非常普遍,有光纤的地方,肯定就有光纤跳纤,顾名思义就是跳接光纤,把两端的网络设备连接起来,下面我们一起来看下!

光纤分类:

1、根据光纤接口分类,常见的有如下几种:



① FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)。



② SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)。



③ ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)。



④ LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)。





2、根据光纤跳线长度,常见有如下:



有1.5 m、2 m、3 m、5 m、10 m、15 m、20 m等,也可以定制。



3、根据光纤用途:



LC接口常用于设备之间;



FC接口常用于ODF连接远端纤芯;



SC接口常用于ODF和设备。





二、跳纤的布放原则

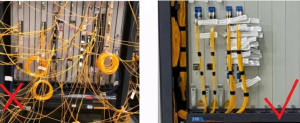

现在的设备的接口都是高密度,必然会有很多跳纤,这么多跳纤如果布放初期不遵循一些原则,日后必然又成了蜘蛛网了,增加后续的运维难度;所以,跳纤时,建议满足如下原则:

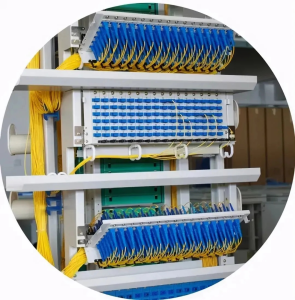

1、跳纤操作必须满足ODF架内、光交、综合箱内整齐、布线美观、便于操作、少占空间的原则。



2、跳纤长度必须掌握在500mm 余长范围内。



3、长度不足的跳纤不得使用,不允许使用法兰盘连接两段跳纤。



4、各跳纤应确保各处曲率半径大于400mm。

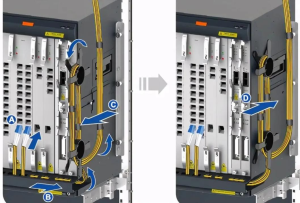

5、跳纤时,先将光纤的一端接入设备端口,另一端从布线槽内走纤,拉出盘纤架将多余的光纤绕缠成圆圈状,布放在盘纤架上,并用光纤绑扎带缠好后推入盘纤架,再将另一端接入设备或ODF架。





6、走纤一般性的要求:



①对于上走线的光纤,应在ODF架外侧下线,选择余纤量最适合的盘纤柱,并在ODF架内侧向上走纤,水平走于ODM下沿,垂直上至对应的端子。



②一根跳纤只允许在ODF架内一次上走(沿ODF架外侧)、一次上走(沿ODF架内侧),走一个盘纤柱,严禁在多个盘纤柱间缠绕、交叉、悬挂,即每个盘纤柱上沿不得有纤缠绕。



③现场具体情况,应在适应初对跳纤进行整理后绑扎规定。



④所有跳纤必须在ODF架内布放,严禁架外布放、飞线等现象的发生。



⑤对应急使用的超长跳纤应当按照规则挂在里纤盘上,不得对以后跳纤造成影响。



7、盘纤时,同一根光纤严禁在多个盘纤架间交叉缠绕。

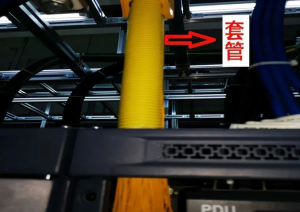

8、跨机柜的光纤,在跨越机柜时要使用套管将光纤保护起来,避免光纤被其他线缆挤压,有配线架的要在配线架内布放。

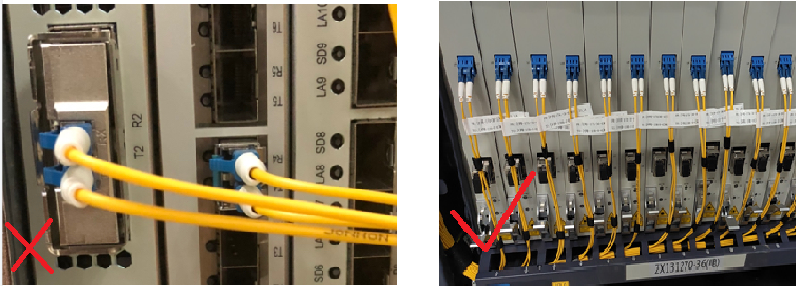

9、光纤连接时不得出现拉的太紧、接头处是直角的情况。



10、所有光纤必须在布线槽内布放,严禁架外布放或飞线。

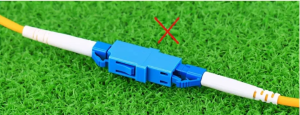

11、长度不足的光纤不得使用,不允许使用光纤适配器连接两段光纤,避免增加光纤的衰耗。



12、插入光纤时,应清洁光纤端面(光纤连接器)。禁止手直接触摸光纤端面或让光纤端面碰到生产环境物体。



13、在连接光纤时,应将光纤连接器垂直插入光接口,避免倾斜插入。应将整个光纤连接器插入到位。常用的SC和LC连接器会听到“啪”声标识连接到位。





14、严禁用力拉光纤,容易造成光纤和连接头的开裂。





15、严禁扭绞光纤线,避免出现可能的造成光纤线扭绞的情况,应顺着光纤自然松弛状态进行盘





三、跳纤都有些哪些流程?

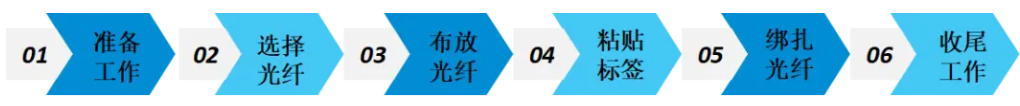

了解了跳纤的概念和布放原则,接下来就该着手布放光纤了,布放光纤包括六个步骤:





1、准备工作



按照业务需求,准备工具、材料和盘面信息。



工具准备:记号笔、管套、标签纸、油性笔、记事本、钳子、电胶布。



材料准备:光纤、光模块、光纤绑扎带(尼龙粘扣带)、相应材料的数量、类型或长度按需求而定。



盘面准备:了解机房、设备、ODF的位置等相关信息,并进行记录。



准备多种颜色扎带,可以区分不同用途的跳纤。



2、选择光纤



依据接口类型和长度,选择合适的光纤。



根据接口、分光器、分纤盒上的法兰头选用相对应的光纤。



选择光纤的长度,推荐光纤长度的余量控制在50 cm以内。



3、布放光纤



根据跳纤原则布放光纤。



确认接口、分光器或分纤盒的位置。



摘掉光纤连接器的光纤帽。



将光纤一端的连接器插入相应的设备接口位置。



将光纤沿走线区布放至相应设备处。



将光纤另一端的连接器插入相应的设备接口位置。



4、粘贴标签



为了便于设备维护,应在每条光纤两端距离连接头1 cm~2 cm处,各粘贴一张标签。



所有的光纤标签必须用机打标签,不允许手写。



对于同时布放多根光纤的情况,先用记号笔对光纤进行标识以免混淆,等布放完成后再粘贴光纤标签。



光纤两端都需要粘贴标签。



粘贴后的标签朝向统一。对于垂直线缆,标签头部一般朝左。对于水平线缆,标签头部一般朝下。





5、捆扎光纤



使用光纤绑扎带按照一定间距对光纤进行绑扎。



光纤绑扎成束时,光纤绑扎带间距应为20 cm。



绑扎成束的光纤转弯时,光纤绑扎带应扎在转角两侧,以避免光纤转弯处用力过大造成断芯。2 mm的光纤弯曲半径不能小于30 mm,3 mm的光纤弯曲半径不能小于40 mm。

光纤绑扎带和光纤的接触面为毛面,绑扎带的钩面不与光纤接触。



绑扎光纤前应先将光纤理顺。光纤绑扎带绑扎光纤时应松紧适宜,不要绑扎过紧。布放时尽量避免光纤交错。





6、收尾工作



跳纤工作完成后,需要进行扫尾工作:



工具整理:将安装用到的工具摆放到指定位置。



余料回收:将工程余料回收。



清理杂物:将安装产生的垃圾清扫干净,保证环境整洁。



完成安装报告:将站点安装报告转交给相关负责人。如果站点处于正常工作中,告知操作维护人员跳纤已经完成。

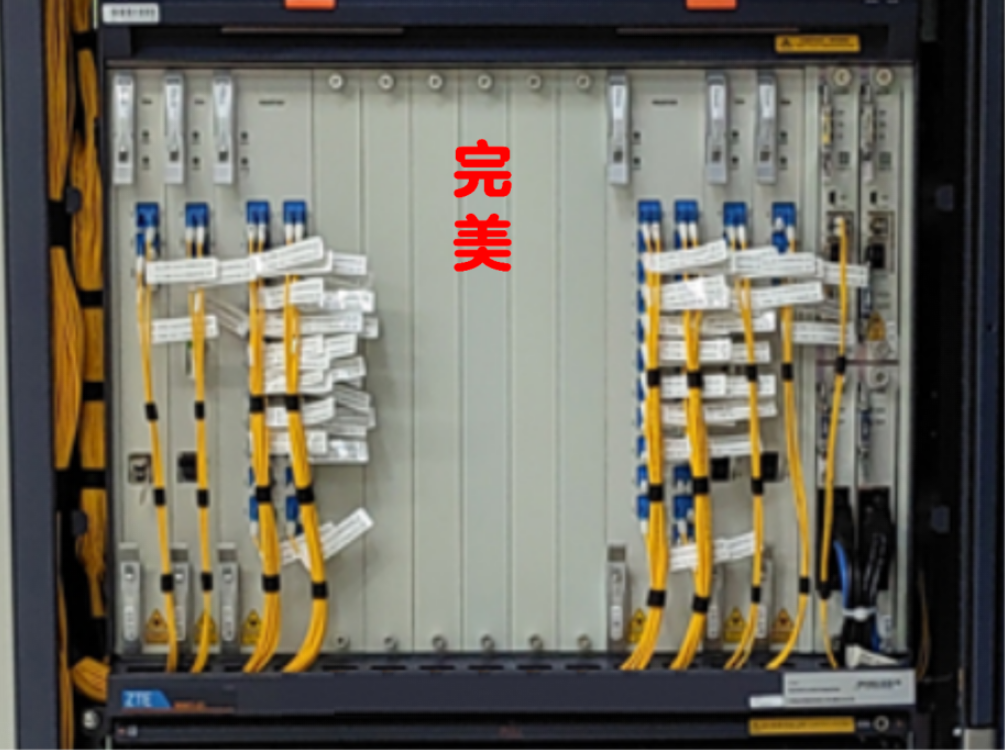

规范的跳纤,既使得线缆美观整齐,又利于日后的工程运维,既方便查找光纤,也便于故障定位,是一劳永逸的事。
